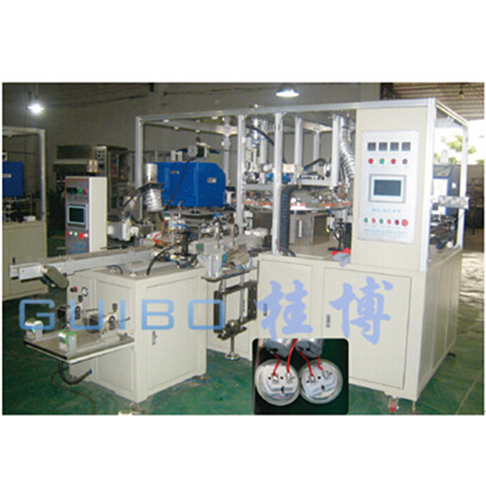

產品名:	CBB65自動焊引線機（GB-HXJ65-2Y-BT）
參數:	見下文

產品 描述

概要說明：

適用于 CBB65產品芯子引線及蓋子自動焊接生產、芯子 焊接與端蓋焊接機為并聯模式，各自獨立，可分體選用芯子與引線焊接機。芯子采用自動上料，引線自動剝線扭線，送錫絲機構為步進馬達模式，實現送錫數量數字控制。本機具有自動化生產程度高、焊接質量可靠穩定、生產效率高、節省材料等特點。

技術參數：

適用芯子規格                  圓芯： ∮30~∮60mm，高度：L=40mm~110mm

適用芯子結構                  單容量芯子

適用引線長度                   L=40mm~400mm

適用焊線種類                  軟線，配自動剝線機，自動剝線且?guī)Q線頭功能

焊接方式                         焊錫，焊點均勻

生產效率                         約400個/小時（只焊芯子與引線可達500個/小時）

主機外型尺寸                  約1650mm*1650mm*1700mm（L*B*H）

電源                                220VAC/50Hz，穩定電源（控制電壓24VDC）

裝機功率                         15KW，實際損耗功率約：1.5KW

控制系統                         PLC+觸摸屏

傳動模式                         8工位精密分度盤結構

送錫機構                         步進電機

焊接功能                         端面與引線焊接、引線與端蓋焊接（引線與端蓋為選配項）

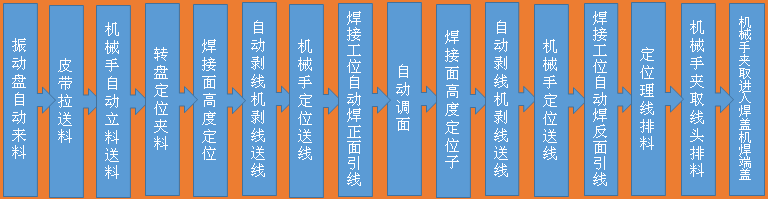

工作流程：
